解析超低温冰箱的构成与制冷原理


解析低温冰箱的构成与制冷原理

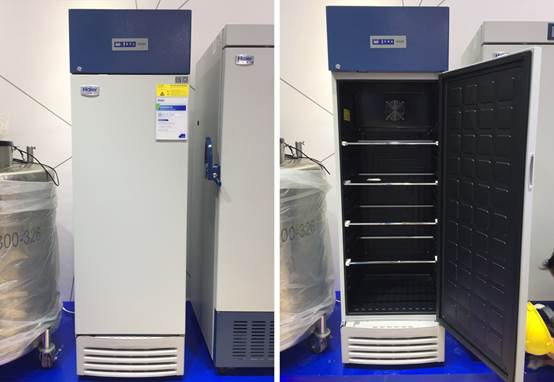

超低温冰箱又称超低温冰柜、超低温保存箱。低温冰箱**的温度控制:采用原装意大利进口Eliwell微电脑**控制器,温度-10℃~-40℃自由设定;数码温度显示,随时掌握运行状态。超低温冰箱一般有卧式和立式两种箱体(BOX)。内箱体一般分为多个承物层,每层均设计有可独立开关的内门。外箱体一般由五块冷轧钢板相互直接拼接而成。箱体内外各有60mm和80mm的聚亚氨脂泡沫材料(Material)构成。自动调温器为铂电阻敏感器,用于对温度(temperature)的**控制(control)。制冷剂现在一般采用环保型制冷剂,以达到环保要求。
  超低温冰箱的制冷系统(system)基本采用复叠式制冷的工作原理,选用两台全封闭压缩机作为高、低温级压缩机使用。低温级蒸发器的紫铜管以盘管形式直接盘附于内箱体外侧,并用导热胶泥填堵于盘管与箱壁之间的缝隙中,以增加热交换效果。冷凝蒸发器为壳管式结构,内部为四管螺纹型紫铜管,采用逆流式热交换方式方法。
    低温级系统(system)中还加配有气热交换器,可使从蒸发器出来的低压气体同进入冷凝蒸发器前的高压气体进行热交换,这样不但**大化减少了冷凝蒸发器的热负荷,而且充分利用了热量。超低温冰箱生物化学与分子生物学实验室中可以根据冷冻条件购置不同的控制温度的冰箱,如-20℃、-40℃、-70℃、-86℃、-152℃等。其中后两者为超低温冰箱(ultra-lowtemperaturefreezer),是20世纪后期发展起来的用于生物样品或药品的低温保存和储藏的设备,在生物研究、临床、医药和工业等**域都具有广泛的用途。过滤器多采用除蜡型过滤器,其目的是有效去除冷冻油中的石蜡,以降低系统 ;油堵 ;的可能(maybe)性(Possibility)。
    此外超低温冰箱根据不同的使用用途还可以选配一些附件,例如,温度记录仪,便于**记录运行参数;二氧化碳(CO2)(C)备用系统(system),用于特殊情况下,保证保存环境的气体保持正常状态;电压增压器(Thesupercharger),可保证压缩机在低压状态下正常工作。
   超低温冰箱一般采用二级制冷,**级的制冷剂为R12(23.Ooz,28.349 523g),设计压力高压为400pPHOTOSHOPi(1ppsi=6.894 76X10‘Pa),低压为90ppsi。第二级制冷的冷凝器和**级制冷的蒸发器是放在一起的;第二级的制冷剂为R503(8.50z)和R290(0.70z)的混合体,设计的高低压均为300ppsi。感温探头为热敏电阻(resistance),根据阻值的大小(即温度(temperature)的高低)在装饰面板上显示不同的温度。
    接通电源时,当面板显示温度(temperature)比设定的温度高时,**级压缩机**先启动,**级制冷系统(system)开始工作,使得第二级制冷系统的冷凝器(类别:换热设备)温度下降(descend),即第二级的制冷剂温度下降,经几分钟的延时后,第二级制冷系统也开始工作,它的蒸发器在冰箱内壁,这可使冰箱内部温度下降非常多,它的冷凝器放出的热量(Heat)全部由**级制冷系统的蒸发器吸收,**级冷凝器放出的热量则散人空气中。
  当冰箱内部温度达到设定温度后,感温探头电阻把信息传出,控制(control)继电器(作用:自动调节、转换电路等作用)失电断开,两级制冷系统(system)全部停止工作。低温冰箱**的温度控制:采用原装意大利进口Eliwell微电脑**控制器,温度-10℃~-40℃自由设定;数码温度显示,随时掌握运行状态。当冰箱内温度再次升高,超出设定的温度时,冰箱再次重复(repeat)上述运作过程(guò chéng),从而使冰箱内温度始终保持在设定的温度左右。
